移动通信内最小最新温补晶振

来源：http://www.brownl.cn 作者：兆现腾飞 2013年02月21

      移动通信内最小最新温补晶振
京瓷株式会社企业好消息不断，最近发出消息，应用到移动通信最终端的石英晶体振荡器“温补晶振”目前全球晶体行业最小最新的一颗、体积相当于最早期的千分之一那么大，如果是不小心掉在地下你还得用放大镜才能找得着，此款温补振荡器是专门为目前高速发展的通信市场而开发的。

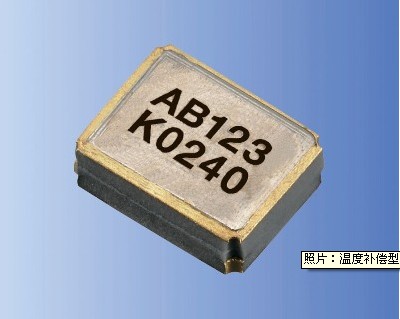

    晶体元件的专业生产商 —— 京瓷晶体元件株式会社日前成功研发出新型温度补偿型石英晶体振荡器（TCXO）“KT1612”，以世界上最?。?.6×1.2mm）尺寸，实现了业内最高水准的低相位噪音特性。本产品是用于智能手机等移动终端的电子部件，从本月起提供样品，并且在2013年前批量生产。

名称	温度补偿型晶体振荡器（TCXO） KT1612
用途	手机、GPS等无线通信设备的基准信号源
外形尺寸	1.6×1.2mm (长×宽)、产品最大高度0.7mm
样品提供	2012年9月起
频率	16.369MHz、19.2MHz、26MHz、38.4MHz、52MHz

名称温度补偿型晶体振荡器（TCXO） KT1612
用途手机、GPS等无线通信设备的基准信号源
外形尺寸 1.6×1.2mm (长×宽)、产品最大高度0.7mm
样品提供 2012年9月起
频率 16.369MHz、19.2MHz、26MHz、38.4MHz、52MHz■产品特点
1．世界上最小的TCXO
与本公司过去产品相比，面积减小了40%，尺寸为世界最小的1.6×1.2mm。京瓷晶体元件株式会社在移动终端用TCXO晶振方面的市场份额位居首位※2，此次，运用多年来积累下来的“晶体元件小型化技术”研发出本产品。
2．业内最高水准的低相位噪音特性

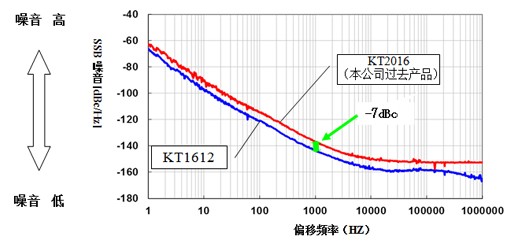

利用独有的电路设计，将相位噪音特性（振荡频率的不稳定性）比本公司的过去产品降低了7dBc（26MHz＠1kHz 偏移频率），达到业内最高水准。相位噪音在高速无线通信领域是出现传输错误的根源，因此，对降噪措施而言它是非常重要的特性。本产品为减轻智能手机等高速大容量无线通信领域中降噪设计的难度、以及实现高品质的数据通信做出贡献。
3．通过待机模式节省电耗
本产品可通过选配项“启用/禁用”功能控制电耗。当设定为禁用状态时，消耗电流可控制在1µA以下非常低的水平，有助于延长电池的使用寿命，降低石英晶振环境负荷。
4．环保性能

本产品是无铅产品，符合RoHS标准和欧洲REACH法规。
■研发背景
近年来，随着智能手机等移动终端功能的不断完善，所需零件数量不断增多。另外，为了延长待机时间，逐渐开始采用大容量电池，因此，需要用更小、更薄的零部件来节省安装空间。而且，为了避免相位噪音导致传输错误，新一代高速通信规格要求降低TCXO的相位噪音。
本次研发的新型京瓷晶振TCXO“KT1612”，将通过节省安装空间以及高品质高速无线通信，为日益发展的高速大容量数据的无线通信领域做出贡献。
参考：
■TCXO“KT1612”的规格

外形尺寸	1.6×1.2mm (长×宽)、产品高度0.7(max)mm
频率	16.369MHz、19.2MHz、26MHz、38.4MHz、52MHz
工作温度范围	-30 ～ +85℃
频率温度特性（-30 ～ +85℃）	+/-0.5ppm (相对 25℃时的频率的偏差)
频率偏差-负荷	+/-0.1ppm
频率偏差-电源电压	+/-0.2ppm
工作电源电压	1.68V～3.45V
输出电压	0.8Vp-p min（负荷10kΩ/10pF）
消耗电流（26MHz）	最大1.5mA
