更多>>石英晶体振荡器的电路输出及附加控制功能
来源：http://www.brownl.cn 作者：兆现电子 2016年06月02
由于石英晶体振荡器具有良好的稳定性,在通信、测量、时钟、控制等领域得到了广泛的应用,对高精度的频率输出.随着频率稳定性的要求越来越严格,在许多场合中,选择购买振荡器的频率比晶体单元要好,可以很容易地获得具有高稳定性的频率输出,而只提供给振荡器.这里我们要提到的是,石英晶体振荡器是指晶体单元的联合单位和反馈电路的放大器.
石英晶体振荡器的主要类型:

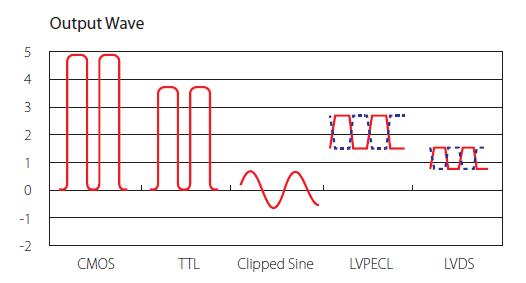

1.一般的石英晶体振荡器:
基本上这种振荡器是由晶体单元和反馈放大器组成的晶体单元.有不同的输出波对应于不同的应用.
.jpg)

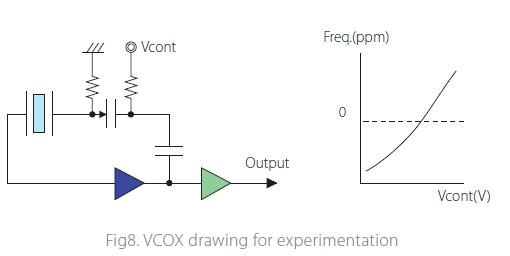

2.电压控制振荡器:
压控石英晶体振荡器是利用外部控制电压,一般的石英晶体振荡器的输出频率可调的附加控制功能的振荡器.
.jpg)

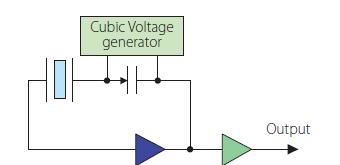

3.电压控制TCXO晶振:
.jpg)
.jpg)

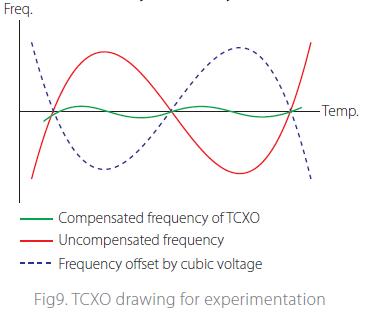

影响频率稳定性的最大因素是温度特性.在温度补偿电路的帮助下,该振荡器实现了温度特性的高稳定化.由于采用了指定的温度补偿电压,振荡器可以输出更稳定的频率与环境温度.主要用于移动通信设备频率合成器的标准振荡器.PDC（个人数字蜂窝）、GSM（全球移动通信系统）、GPS（全球定位系统）等要求的+ / -2.5ppm最大温度稳定性高频率.这样的要求不能满足于切割晶体单元.此外,不同晶体单元在温度特性上存在着细微的差别.因此,需要对温度补偿电路进行补偿以获得较高的温度稳定性.
石英晶体振荡器的主要类型:
1.一般的石英晶体振荡器:
基本上这种振荡器是由晶体单元和反馈放大器组成的晶体单元.有不同的输出波对应于不同的应用.
2.电压控制振荡器:
压控石英晶体振荡器是利用外部控制电压,一般的石英晶体振荡器的输出频率可调的附加控制功能的振荡器.
3.电压控制TCXO晶振:
影响频率稳定性的最大因素是温度特性.在温度补偿电路的帮助下,该振荡器实现了温度特性的高稳定化.由于采用了指定的温度补偿电压,振荡器可以输出更稳定的频率与环境温度.主要用于移动通信设备频率合成器的标准振荡器.PDC（个人数字蜂窝）、GSM（全球移动通信系统）、GPS（全球定位系统）等要求的+ / -2.5ppm最大温度稳定性高频率.这样的要求不能满足于切割晶体单元.此外,不同晶体单元在温度特性上存在着细微的差别.因此,需要对温度补偿电路进行补偿以获得较高的温度稳定性.
