　　通信设备用什么晶振?NDK旗下这款NT1612AJA就非常合适
　　5G落地了,自动驾驶也在加速布局,社会智能互联的目标已不再像之前那样遥不可及了;那么电子设备在更新换代,应用于电子产品的石英晶振是否也是需要提高性能需求呢?答案是肯定的;现在很多厂家都在研发生产5G用,车载用的耐高温高晶振晶振;那么通信设备上到底需要用什么样的晶振呢?NDK旗下这款NT1612AJA就非常合适,这是一款温补晶振.
　　普遍上温补晶振是一个具备温度补偿电路的石英晶体振荡器,它的精度相当的高,它可以通过外界温度的变化来调控其本身的振荡频率变化量;这种补偿方式又分直接补偿和间接补偿两种,可实现振荡频率的高度稳定.

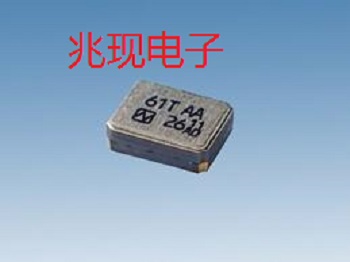

　　然而由NDK发行的NT1612AJA是具备小型化和低相噪的性能,这是普通温补晶振不具备的性能.NT1612AJA的性能特征如下:
　?、倬哂谐拖辔辉肷奶匦?(-168dBc/Hz@100kHzoffset,26MHz)
　?、谖杂Φ偷缭吹缪沟牟?(可对应DC+1.68Vto+3.63V.标准规格:+1.8V)
　?、鄹叨?最高0.55mm、体积:0.0011cm3、重量:0.004g,超小型、量轻.
　?、艽蠩nable/Disable(Stand-by)功能.
　?、荼砻嫣筒?(可对应回流焊)
　?、尬耷Σ?满足无铅焊接的回流温度曲线要求.
　　由此可见该款石英贴片晶振不仅具备低相噪的性能,还具备低电源,低功耗,高精度的性能.
　　产品规格如下:

额定频率范围 (MHz)		26 to 52
标准频率 (MHz)		26	52
尺寸大小 (L×W×H : mm)		1.6×1.2×0.55
电源电压 (V)		+1.8
负载阻抗 (pF)		10kΩ//10pF
消耗电流	Enable时 (mA)	Max. 2.5	Max. 3.0
	Disable时 (µA)	Max. 4.0
输出电压		Min 0.8V (p-p) (DC Coupling *1)
频率温度特性		Max. ±0.5×10-6
工作温度范 (℃)		-30 to +85
储存温度范围 (℃)		-40 to +85
电源电压变动的频率特性		Max. ±0.1 ×10-6/+1.8V±5%
负载变动的频率特性		Max. ±0.1 ×10-6/ (10kΩ//10pF)±10%
老化率		Max. ±1.0 ×10-6/year
Enable / Disable功能		Enable : 80% VCC to VCC Disable : 0V to 20% VCC
规格料号		NSC5228A	NSC5228B

　　对于通信产品或设备而言,高度的频率稳定性是必须的,否则在信号传输,解码以及接受方面将会受到极大影响,比如会出现信号失真严重,信号无法解码,信号接收不清晰,不完整等常见通信问题,同时其作业环境也比较复杂;而由于温补晶振的抗干扰能力比较好,所以在复杂环境下的性能比较好,所以使用温补晶振更加保险些.
