用32.768K的石英晶体振荡器，输入频率信号给IC。IC内部会建构有分频电路，连续除以二进行15回合，产生了1Hz的信号，做成1秒钟。
        问题是手机晶振厂商使用为更小型的石英晶振之后，发觉振荡频率变为32.77075KHz(增加了84ppm)。因此，每一天约超前了7.26秒。一个月下来就超前了3分半，大幅超越了该公司订下的容许范围。(该公司所订的基准是每一个月常温下必须维持1分钟的误差之内。)
注：原本采用的石英晶体振荡器件尺寸爱普生晶振MC-1467.0mm×1.5mm×1.4mm，换成了KDS晶振,DST310S晶振,3.2min×1.5mm×0.8mm的小型器件，体积仅有原来的四分之一，可以省空间。
        很明确的一个答案就是，若晶振频率发生偏差，并非是晶振厂家的问题或者是晶振本身问题，实则最重要的还是晶振的负载电容?；褂幸桓鲆蛩鼐褪俏露确段У挠跋?。
        发生问题后，经过内部的讨论一致认为问题该是出于石英晶振器件的“负载电容”的差异。透过实际的测试之后，原来晶振负载为7pF，新品为12.5pF，却是符合器件厂商的规格。
        所谓的“负载容量”，通常是指器件发振时振荡电路的负载容量。一般，当负载电容增大时，发振频率跟着变低，这个关系曲线就称为“频率－负载容量特性”，每家振荡器件多不太相同。这是因为振荡器件的振动片设计与电极设计值不同的缘故。
注：发振电路的负载容量是由Cd与Cg两个静电容量以及寄生电容的合成容量。Cd与Cg若是过大，负载容量也会变大。
        如果振荡器件的负载容量与石英晶振发振电路的负载容量不一致时，振荡频率会偏移。于是该客户将原本Cd/Cg的电容值从6pF变更成18pF的电容器，发振电路的负载容量从7pF增加到12.5pF。虽然是配合了，可是却衍生出另一个问题。那就是电路负性阻抗的绝对值100KΩ，充裕度不足(等效串接阻抗45KΩ～75KΩ)。1.3～2倍的发振充裕度，不太符合5～10倍以上的期望值。若是使用环境的温度变迁大的场合，担心表晶会不振荡。

        经过反复更替电路定数，依然不能解决问题。而且，振荡器件的驱动电力激励位阶增大，又有机会破损振荡器件的副作用。
        在必须使用IC内藏回授阻抗与Inverter的前提下，也唯有变换另一种振荡器件。若是换回原来7pF的制品，当然没有问题。但是不能达成开发的目标。于是，与晶振厂家长谈之后，换了原来爱普生晶振的产品MC-146晶振，然而负载电容仅有9pF的新品。从新设计发振电路之后，无论频率偏移还是充裕度以及激励位阶都在适当的范围内。最终，解决了困扰手机厂商的问题。
        从这一个案例的克服，不难发觉石英晶振器件的发振电路设计，其实是频率偏差、发振充裕度、激励位阶等三个条件满足的连立方程式作业，需要面面俱到。
        另外实际的应用上，还需要考虑到温度变化的因素。摄氏25度频率偏差为零，当温度无论是往上还是往下，发振频率会滑落。因此，无妨将表晶发振电路的负载容量做的比振荡器件的负载容量小一点。

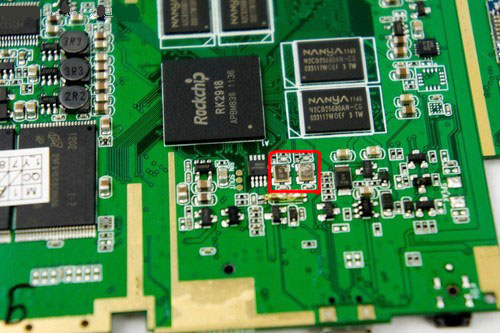

        表晶32.768K在电子产品线路中起到的作用是提供频率信号给实时时钟IC。若晶振的频率有所偏移，时间的表示就会不精准。首先了解一个实时案例?？突亲鍪只某?，开发基频电路的设计部门负责设计手机搭载的时钟电路。一般，时钟电路是由音叉型石英晶体振荡器件以及实时时钟IC所构成。
        而石英钟表的作用正是一颗小小的石英晶体谐振器,32.768KHZ，简称为表晶，32.768K晶振后来被广泛应用到各种时钟产品,人类越来越里不开的电子产品之中。比如手机，石英手表，石英挂钟，万年历，等电子数码产品。
        居里在1880年发现了天然石英晶体具有压电效应，从此就有了压电石英晶体的舞台，在经过人类不断的挖潜与开发，压电石英晶体被制作成各种元器件与工艺品，压电晶体在经过人工培育成功之后，更是有了石英晶体远大的开阔与发展,压电石英晶体，被制作成了石英晶体谐振器,SAW声表面滤波器，而石英晶体又被分为了，无源晶振和有源晶振，又有兆级之分，也有千赫时钟晶体表晶之分，而表晶应用最为广阔的频率是32.768KHZ，居里兄弟压电晶体的发现不但成就了元器件的舞台，还给人类带来了无尽的好处，也成就了一个以依靠时钟起家的企业，这就是日本精工（SEIKO）石英钟表，精工集团同时还研发生产了精工晶振,1969年12月25日对于世界时间是具有历史意义的一天!SEIKO 推出世界上第一只石英表，为人类的时间观念和社会生活带来了莫大的变革。
