在石英晶振这个大类中虽说现在主流是贴片晶振，但仍不可否认那些插件音叉晶振曾经的辉煌，有些现在依旧在SMD晶振的大流中屹立不倒。这里透露一个小秘密好了，其实大家经常购买的49SMD晶振和49S音叉晶振是同一个，49SMD是由49S音叉晶振直接弯角加工而成的，也就是说实际上并没有什么49SMD晶振，一直大都是49S音叉晶振，因此我们一般业务人员常常戏称它为假贴片晶振。
    当你了解到49SMD和49S音叉晶振是同一体后，你应该就能明白为什么能使用49SMD晶振的地方就可以使用49S音叉晶振，反之亦然了。好了，接下来给大家汇总一下这颗集SMD贴片和DIP插件于一体的石英晶振的应用指南吧。     石英晶振主要用于频率控制和频率选择电路。本指南有助于确保不出现性能不满意、成本不合适及可用性不良等现象。
    振动模式与频率关系
    基频 1～35MHz
    3次泛音 10～75MHz
    5次泛音 50～150MHz
    7次泛音 100～200MHz
    9次泛音 150～250MHz
    负载电容的选择
    晶体工作在基频时，其负载电容的标准值为20PF、30PF、50PF、100PF。
    而泛音晶体经常工作在串联谐振，在使用负载电容的地方，其负载电容值应从下列标准值中选择：8PF、12PF、15PF、20PF、30PF。     负载电容与频率牵引
    在许多应用中，都有用一负载电抗元件来牵引晶振频率的要求，这在锁相环回路及调频应用中非常必要，大多数情况下，这个负载电抗呈容性，当该电容值为CL时，则相对负载谐振频率偏移量为：DL=C1/[2（C0+CL）]。而以CL作为可调元件由DL1调至DL2时。
    石英晶体根据其外型结构不同可分为HC-49U、HC-49U/S、HC-49U/S．SMD、UM-1、UM-5及柱状晶体等。

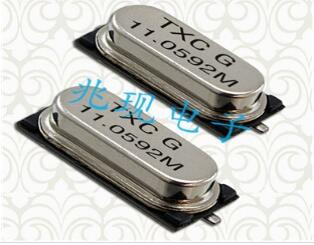

    HC-49U/S．SMD晶振为准表面贴装型产品，适用于各类超薄型、小型电脑及电子设备中。

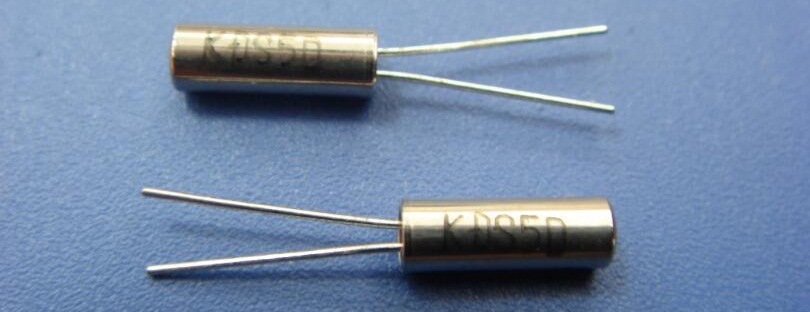

    柱状石英晶体谐振器适用于空间狭小的稳频计时电子产品如计时器、电子钟、计算器等。
    UM系列产品主要应用于移动通讯产品中，如BP机、移动手机等。
    HC-49U适用于具有宽阔空间的电子产品如通信设备、电视机、电话机、电子玩具中。
    HC-49U/S适用于空间高度受到限制的各类薄型、小型电子设备及产品中。
    滤波电路中的应用
    应用于滤波电路中时，除通常的规定外，更应注意其等效电路元件的数值和误差以及寄生响应的位置和幅度，由于滤波晶体设计的特殊性，所以用户选购时应特别说明。
    晶体电阻
    对于同一频率，当工作在高次泛音振动时其电阻值将比工作在低次振动时大。
    工作温度范围与温度频差,在提出温度频差时，应考虑设备工作引起的温升容限。
    当对温度频差要求很高，同时空间和功率都允许的情况下，应考虑恒温工作，恒温晶体振荡器就是为此而设计的。
    激励电平的影响
    一般来讲，AT切晶体激励电平的增大，其频率变化是正的。激励电平过高会引起非线性效应，导致可能出现寄生振荡；严重热频漂；
    现在对于音叉晶振你有更深刻的了解了吗，还有对49SMD石英晶振这颗假贴片晶振又是否有更好的了解呢？常用的49S晶振和49SMD晶振有日本进口晶振的大真空KDS晶振的AT-49晶振、SMD-49晶振和西铁城HC-49U-S晶振及贴片，当让还有台产晶振了，最常用的是TXC晶振的HC-49SSMD晶振等。
